开口设计方案
|
|

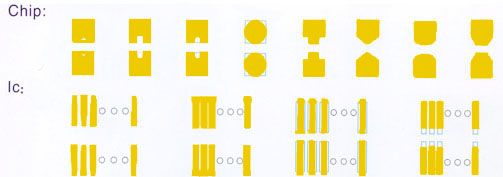

(1)锡膏网
|
|
|
|
注：开口宽应小于2mm，否则开成两条以上
|
|

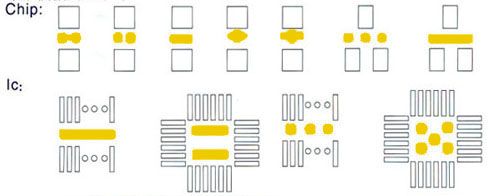

(2)红胶网
|
|
|
|
以上亦可根据PCB特性及客户要求进行修改
|
|
常用钢片厚度
|
|
(1)锡膏网
|
(2)红胶网
|
|
0.08mm 0.10mm 0.12mm 0.13mm
|
0.15mm 0.18mm 0.20mm 0.25mm
|
|
0.15mm 0.18mm 0.20mm 0.25mm
|
一般印胶钢网用0.20mm左右厚的钢片
|
|
经验公式：钢片厚度=1/3引脚中心距
|
|
|
|
钢网常用规格
|
|
手工印刷常用规格
|
半自动及全自动常用规格
|
|
300*400（mm） 370*470（mm） 420*520（mm）
|
420*520（mm） 500*600（mm） 550*650（mm）
|
|
|
584*584（mm） 736*736（mm）
|
|
其它特殊规格亦可订做
|
|
|
|
